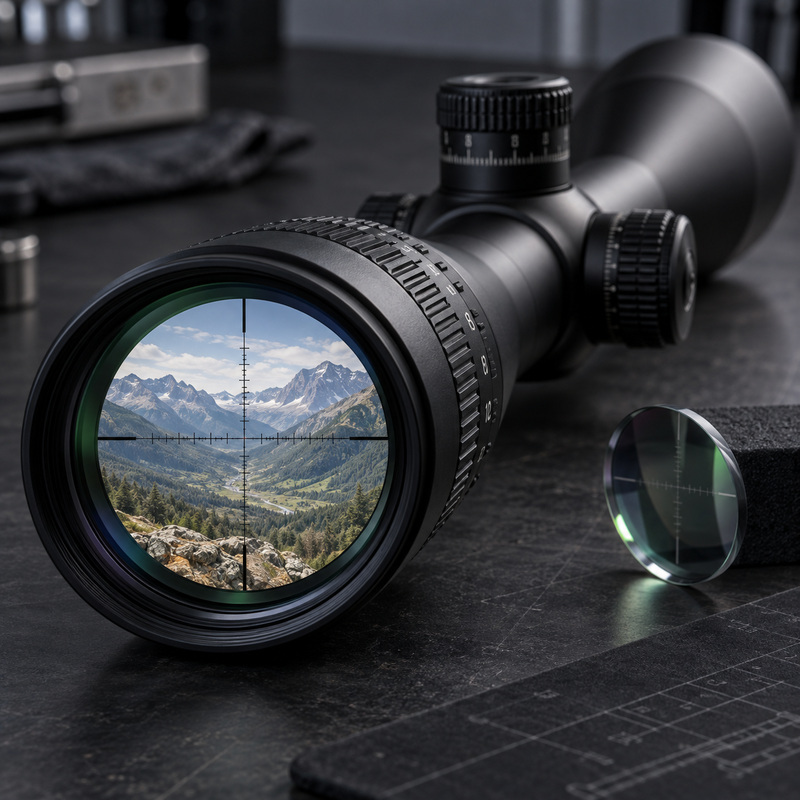

PRIMO PIANO FOCALE – Reticolo sempre proporzionato

Il primo piano focale, indicato frequentemente con la sigla FFP dall’inglese First Focal Plane, è la posizione interna di un cannocchiale nella quale il reticolo viene collocato davanti al gruppo ottico responsabile della variazione dell’ingrandimento. Modificando gli ingrandimenti, reticolo e immagine del bersaglio cambiano dimensione nella stessa proporzione. Le distanze angolari tra le tacche rimangono quindi coerenti lungo l’intera escursione dello zoom, consentendo di utilizzare riferimenti in MRAD o MOA per misurazioni, correzioni e compensazioni senza dipendere da uno specifico valore d’ingrandimento.

Che cosa indica il piano focale

All’interno di un cannocchiale l’obiettivo raccoglie la luce proveniente dal bersaglio e forma una prima immagine reale e capovolta. Questa immagine nasce in corrispondenza di un piano focale situato nella parte anteriore del sistema ottico.

Il gruppo erettore provvede successivamente a raddrizzarla e, nei cannocchiali variabili, a modificarne l’ingrandimento. Un secondo piano focale si forma dietro il gruppo erettore, prima che l’oculare presenti l’immagine all’occhio del tiratore.

Il reticolo può essere collocato in corrispondenza del primo oppure del secondo piano. La posizione scelta determina il suo comportamento durante la variazione degli ingrandimenti, ma non stabilisce da sola luminosità, robustezza o qualità generale dello strumento.

Come funziona un reticolo FFP

Nel primo piano focale il reticolo si trova nello stesso sistema d’immagine che viene ingrandito dal gruppo zoom. Ruotando la ghiera, l’ottica modifica contemporaneamente le dimensioni apparenti del bersaglio e della struttura di mira.

Se il cannocchiale passa da 4x a 8x, l’immagine appare due volte più grande e anche la distanza visibile tra le tacche del reticolo raddoppia sul piano apparente. Il rapporto tra ciascuna tacca e la porzione di bersaglio sottesa rimane però invariato.

Questa coerenza permette di utilizzare la reticolazione per stimare dimensioni, misurare scostamenti e applicare correzioni angolari indipendentemente dall’ingrandimento selezionato.

Il significato delle graduazioni

I reticoli tecnici possono essere suddivisi in milliradianti, minuti d’angolo o frazioni di queste unità. Ogni intervallo corrisponde a un angolo preciso, non a una misura lineare fissa.

Un milliradiante sottende circa 10 centimetri a 100 metri, 20 centimetri a 200 metri e 50 centimetri a 500 metri. Un MOA corrisponde invece a circa 2,91 centimetri a 100 metri. La dimensione lineare aumenta con la distanza, mentre il valore angolare rimane costante.

In un reticolo FFP correttamente calibrato, queste corrispondenze possono essere utilizzate a qualsiasi ingrandimento. Resta indispensabile conoscere l’unità adottata ed evitare di confondere reticoli in MRAD con torrette graduate in MOA.

Primo e secondo piano focale

Caratteristica	Primo piano focale	Secondo piano focale
Dimensione apparente del reticolo	Varia con l’ingrandimento	Rimane visivamente costante
Valore delle graduazioni	Corretto a ogni ingrandimento	Corretto generalmente a un valore prestabilito
Visibilità a basso ingrandimento	Può risultare sottile	Rimane immediatamente leggibile
Copertura ad alto ingrandimento	Aumenta insieme al bersaglio	Diventa proporzionalmente più fine
Uso delle compensazioni	Rapido a distanze e potenze variabili	Richiede il valore di taratura o un calcolo specifico
Impiego prevalente	Tiro tecnico e distanze variabili	Caccia tradizionale e puntamento immediato

La differenza dal secondo piano focale

Nel secondo piano focale, o SFP, il reticolo viene collocato dopo il gruppo che modifica gli ingrandimenti. Ruotando la ghiera, il bersaglio cambia dimensione mentre il reticolo mantiene lo stesso aspetto all’interno del campo visivo.

Questa soluzione offre linee facilmente leggibili al minimo e relativamente sottili sul bersaglio al massimo. Le distanze angolari tra le tacche, tuttavia, corrispondono ai valori dichiarati soltanto all’ingrandimento stabilito dal produttore, spesso il massimo oppure un valore segnalato sulla ghiera.

Utilizzando un’impostazione differente, le graduazioni non diventano inutili, ma devono essere ricalcolate. Il tiratore deve conoscere il rapporto tra l’ingrandimento impiegato e quello sul quale il reticolo è stato calibrato.

Misurazione della distanza

Quando sono note le dimensioni del soggetto, un reticolo graduato può essere impiegato per stimarne la distanza. Occorre misurare quanti MRAD o MOA esso occupa e applicare la relazione prevista per l’unità utilizzata.

Con un reticolo in milliradianti, una delle formule più comuni è:

Distanza in metri = dimensione del soggetto in centimetri × 10 ÷ misura in MRAD

Se un riferimento largo 50 centimetri occupa 2 MRAD, la distanza stimata è:

50 × 10 ÷ 2 = 250 metri

Il risultato dipende dalla corretta conoscenza delle dimensioni, dalla precisione con cui vengono lette le tacche e dalla stabilità dello strumento. Il metodo non sostituisce un telemetro laser quando è necessaria una misurazione rapida e accurata.

Compensazione della caduta

Conoscendo la traiettoria della munizione, il tiratore può utilizzare le tacche verticali poste sotto il centro del reticolo per compensare la caduta senza intervenire sulle torrette. Questa tecnica viene spesso definita holding o utilizzo dei riferimenti di caduta.

Se la soluzione balistica richiede una correzione di 2,4 MRAD, è possibile collocare sul punto desiderato il riferimento corrispondente. In un sistema FFP la misura rimane valida anche modificando l’ingrandimento.

Il reticolo non calcola autonomamente la traiettoria. La correzione deve considerare distanza, velocità iniziale, coefficiente balistico, condizioni atmosferiche, inclinazione e taratura dell’arma.

Correzione del vento

Le graduazioni orizzontali permettono di compensare lo spostamento laterale previsto senza ruotare la torretta. I reticoli più articolati presentano una griglia di riferimenti sotto il centro, utile per combinare caduta e vento in un’unica azione.

La precisione della reticolazione non elimina la difficoltà di valutare il vento lungo l’intera traiettoria. Direzione e intensità possono cambiare tra il tiratore e il bersaglio, rendendo l’interpretazione ambientale più importante della semplice lettura delle tacche.

Reticoli MRAD e torrette MRAD

La configurazione più intuitiva abbina un reticolo in MRAD a torrette regolate nella stessa unità. Se l’impatto viene osservato 0,6 MRAD a destra e 0,4 MRAD in basso, è possibile correggere direttamente quei valori oppure utilizzare il riferimento corrispondente nel reticolo.

Lo stesso principio vale per un sistema completamente in MOA. L’abbinamento misto, con reticolo in una unità e torrette nell’altra, è utilizzabile ma richiede conversioni che rallentano l’operazione e aumentano il rischio di errore.

Reticoli semplici e reticoli complessi

Non tutti i cannocchiali FFP adottano griglie fitte. Esistono reticoli relativamente semplici, con pochi riferimenti essenziali, e modelli progettati per fornire numerose possibilità di misurazione e compensazione.

Un disegno complesso offre più informazioni, ma può coprire parti del bersaglio o rallentare l’acquisizione quando non si conosce perfettamente il significato di ciascun simbolo. Un reticolo essenziale è più rapido, ma mette a disposizione un numero minore di soluzioni immediate.

La scelta deve dipendere dall’impiego reale. Un sistema elaborato non costituisce automaticamente un vantaggio per chi utilizza principalmente le torrette o opera entro distanze moderate.

Comportamento al minimo ingrandimento

Riducendo l’ingrandimento, anche il reticolo FFP diventa visivamente più piccolo. Le linee fini e le graduazioni possono risultare difficili da distinguere, specialmente contro vegetazione scura o in condizioni crepuscolari.

Per risolvere il problema, molti progetti utilizzano elementi esterni più marcati che convergono verso un centro sottile. Al minimo questi elementi funzionano quasi come un riferimento da acquisizione rapida; aumentando la potenza, le graduazioni interne diventano leggibili.

L’illuminazione del punto o della parte centrale può aumentare la visibilità, purché sia regolata su un’intensità adeguata e non produca un bagliore capace di nascondere il bersaglio.

Comportamento al massimo ingrandimento

Alle potenze elevate il reticolo cresce insieme all’immagine. Le tacche diventano più facili da leggere, ma anche lo spessore apparente delle linee aumenta.

Un disegno non correttamente proporzionato può coprire un bersaglio di piccole dimensioni. Nei reticoli ben progettati lo spessore viene calcolato per trovare un equilibrio tra visibilità al minimo e precisione al massimo.

La qualità del disegno si valuta quindi lungo l’intera escursione dello zoom, non soltanto a una singola impostazione.

Reticolo inciso e reticolo metallico

I reticoli moderni possono essere incisi su una sottile lastra di vetro oppure realizzati con elementi metallici estremamente fini. L’incisione consente di produrre scale, numeri e griglie complesse con grande precisione geometrica.

Nel primo piano focale il vetro inciso è particolarmente diffuso perché mantiene stabile la reticolazione e facilita l’integrazione dell’illuminazione. La qualità dipende dalla nitidezza dell’incisione, dall’uniformità delle linee e dal corretto posizionamento sul piano focale.

Un reticolo semplice a fili può offrire un’immagine molto pulita, ma presenta maggiori limiti nella realizzazione di riferimenti articolati.

Illuminazione del reticolo

In un’ottica FFP non è sempre illuminata l’intera struttura. Spesso la luce interessa soltanto il punto centrale, una croce o una piccola sezione, lasciando visibili le altre graduazioni per contrasto naturale.

Un’illuminazione destinata all’uso diurno deve essere sufficientemente intensa da rimanere leggibile contro uno sfondo chiaro. Per l’impiego serale servono invece livelli molto bassi, capaci di preservare l’adattamento dell’occhio all’oscurità.

La presenza di numerose regolazioni non garantisce che la scala sia ben distribuita. È più importante disporre di intensità effettivamente utilizzabili nelle condizioni previste.

Precisione della reticolazione

Affinché le misurazioni siano attendibili, la distanza angolare tra le tacche deve corrispondere al valore dichiarato. Una scala nominalmente suddivisa in intervalli da 0,2 MRAD deve mantenere quella misura con tolleranze molto ridotte.

La verifica può essere eseguita osservando un bersaglio graduato collocato a una distanza conosciuta. Il cannocchiale deve essere stabile, correttamente livellato e privo di parallasse percepibile.

La precisione del reticolo è distinta da quella delle torrette. Un’ottica può possedere graduazioni corrette ma regolazioni meccaniche imprecise, oppure il contrario.

L’allineamento con le torrette

Il reticolo deve essere montato in modo che l’asse verticale coincida con il movimento verticale della torretta e con l’orientamento dell’arma. Un’inclinazione può trasformare una correzione in elevazione in uno spostamento composto anche da una componente laterale.

Il problema diventa più evidente alle lunghe distanze, quando le correzioni sono ampie. Per il montaggio è opportuno livellare separatamente arma e reticolo, evitando di utilizzare come unico riferimento superfici che potrebbero non essere perfettamente parallele all’azione.

Primo piano focale e parallasse

La posizione FFP del reticolo non elimina automaticamente la parallasse. Il fenomeno si verifica quando l’immagine del bersaglio non viene formata esattamente sul piano del reticolo e l’occhio si sposta rispetto all’asse dell’oculare.

Nei cannocchiali destinati alle medie e lunghe distanze è quindi frequente la presenza di una regolazione laterale o di una ghiera sull’obiettivo. La correzione deve essere verificata osservando l’eventuale movimento apparente del reticolo, non limitandosi al numero indicato sul comando.

Vantaggi nell’attività venatoria

Il primo piano focale è particolarmente utile quando si opera a distanze variabili e si utilizzano le tacche per compensare caduta o vento. Il cacciatore può scegliere l’ingrandimento più adatto alla scena senza perdere la corrispondenza angolare del reticolo.

Nella caccia di selezione consente di ridurre la potenza per ampliare il campo visivo e aumentarla per identificare il soggetto, mantenendo invariati i riferimenti balistici. La caratteristica è preziosa anche quando non vi è tempo per impostare precisamente un determinato ingrandimento.

L’utilità concreta dipende tuttavia dall’addestramento. Chi utilizza soltanto il centro del reticolo e regola sempre le torrette può trarre un vantaggio minore rispetto a chi impiega attivamente la scala interna.

Possibili limiti

Il principale compromesso riguarda la leggibilità. Un reticolo abbastanza fine da non coprire il bersaglio al massimo può diventare difficile da individuare al minimo. Un disegno molto marcato e visibile a bassa potenza può risultare ingombrante quando viene ingrandito.

I cannocchiali FFP richiedono inoltre una progettazione e una costruzione accurate. Incisione, illuminazione e centraggio devono funzionare correttamente in un punto particolarmente importante del percorso ottico.

Il costo può essere superiore rispetto a un modello SFP di impostazione analoga, ma la differenza dipende dalla qualità complessiva e non dalla sola collocazione del reticolo.

Come scegliere il reticolo

Prima dell’acquisto è opportuno verificare il comportamento del disegno sia al minimo sia al massimo ingrandimento. Le linee devono rimanere individuabili nei boschi e nelle zone scure, senza coprire eccessivamente piccoli riferimenti alle alte potenze.

È utile valutare:

• la corrispondenza tra unità del reticolo e delle torrette;
• la quantità di riferimenti realmente necessaria;
• la visibilità del centro senza illuminazione;
• l’intensità minima e massima del sistema illuminato;
• la presenza di riferimenti chiari per vento e caduta;
• la disponibilità di un manuale che spieghi ogni simbolo.

Errori e luoghi comuni

• “Un FFP è sempre più preciso”. Mantiene costanti le graduazioni, ma la precisione dipende anche da meccanica, montaggio, taratura e tiratore.
• “Il reticolo cambia realmente dimensione”. È la sua dimensione apparente a variare insieme all’immagine osservata.
• “Non serve regolare la parallasse”. La posizione sul primo piano focale non elimina il possibile disallineamento tra immagine e reticolo.
• “Tutti i reticoli FFP sono adatti al tiro rapido”. Alcuni diventano difficili da vedere al minimo ingrandimento.
• “Le tacche indicano distanze prestabilite”. Nei reticoli MRAD e MOA rappresentano angoli; la distanza dipende dalla soluzione balistica.

Come riconoscere un sistema di qualità

Un buon cannocchiale FFP mantiene il reticolo nitido e correttamente proporzionato in tutta l’escursione. Le linee devono essere regolari, prive di interruzioni e leggibili senza dominare l’immagine.

La scala deve corrispondere alle misure dichiarate; le torrette devono eseguire correzioni coerenti e tornare allo zero senza spostamenti residui. Il reticolo non dovrebbe ruotare o traslare visibilmente modificando l’ingrandimento.

L’illuminazione deve essere uniforme, priva di dispersioni sulle parti non destinate a illuminarsi. La valutazione deve infine comprendere il controllo della parallasse, della qualità ottica e della ripetibilità meccanica.

Lo sapevi che?

• Il reticolo FFP non è una tecnologia recente: la sua diffusione moderna deriva soprattutto dall’aumento delle ottiche variabili e dei reticoli graduati.
• Con un FFP è possibile misurare lo scostamento di un impatto anche dopo aver cambiato ingrandimento, senza applicare fattori di conversione.
• La porzione di bersaglio coperta da una linea rimane angolarmente costante, anche se il reticolo appare più grande alle alte potenze.
• Un reticolo FFP può essere molto semplice e non deve necessariamente possedere una griglia complessa.
• La sigla FFP descrive soltanto la posizione del reticolo, non l’unità di misura, il tipo di illuminazione o la qualità delle torrette.

Considerazioni finali

Il primo piano focale offre un vantaggio concreto a chi utilizza il reticolo come strumento di misura e compensazione. La validità delle graduazioni a ogni ingrandimento riduce i calcoli e permette di adattare rapidamente l’ottica alla distanza e alla situazione.

La scelta deve però considerare il disegno del reticolo, la sua leggibilità alle potenze estreme e la coerenza con le torrette. Un FFP ben progettato è uno strumento versatile e preciso; uno inadeguato all’impiego previsto può risultare meno immediato di un buon secondo piano focale.
